La selezione corretta dei sistemi di fissaggio rappresenta un aspetto critico nella progettazione di ancoraggi affidabili e sicuri. Questa guida tecnica analizza le soluzioni meccaniche e chimiche disponibili, fornendo criteri di scelta basati sui carichi caratteristici e sulle proprietà del calcestruzzo.
Tecfi SpA offre sistemi ad alte prestazioni per fissaggi strutturali come la gamma di viti per fissaggio diretto su calcestruzzo CONCRETO-HXE, la gamma di tasselli acciaio ad espansione CONCRETO-HVE e gli ancoranti chimici delle serie XWE e DGE. La guida include metodologie di calcolo dei carichi, procedure di installazione certificate ETA-CE e criteri di selezione per applicazioni in zona sismica, fornendo ai progettisti e agli installatori gli strumenti tecnici necessari per garantire prestazioni ottimali e sicurezza strutturale.
Tipologie di sistemi di fissaggio per calcestruzzo
Ancoranti metallici
Gli ancoranti metallici rappresentano la soluzione tradizionale e consolidata per la maggior parte delle applicazioni strutturali. Questi sistemi si distinguono in base al principio di funzionamento:

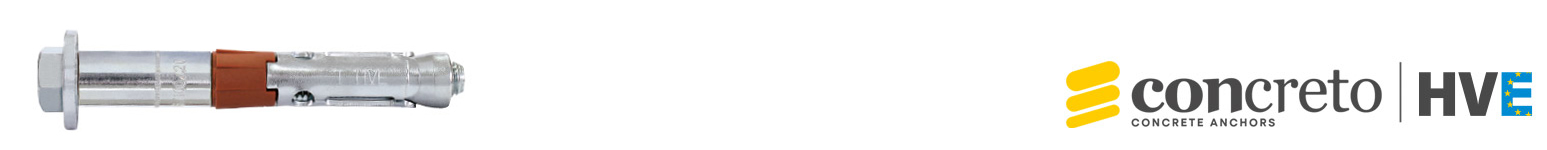

I sistemi ad espansione controllata come la serie CONCRETO-HVE di Tecfi utilizzano geometrie brevettate che garantiscono distribuzione uniforme delle tensioni nel calcestruzzo. Il meccanismo di espansione crea un ancoraggio sicuro attraverso la deformazione radiale di elementi conici che si inseriscono saldamente nel materiale base.

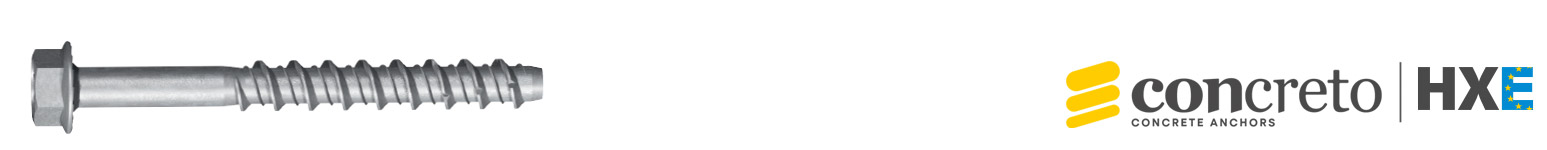

Le viti per fissaggio diretto su calcestruzzo della gamma CONCRETO-HXE permettono installazione diretta delle viti senza tassello, sfruttando filetti brevettati che creano ancoraggio meccanico diretto nel calcestruzzo. Questa tecnologia presenta numerosi vantaggi rispetto ai tradizionali ancoranti ad espansione:
- Installazione rapida con avvitatore
- Montaggio semplice, senza necessità di controllare la coppia di serraggio (evitando, quindi, l’utilizzo della chiave dinamometrica)
- Installazioni più sicure in prossimità dei bordi, senza danni e rotture al materiale di base
- Possibilità di fissaggi ravvicinati
- Assenza di espansione e pretensionamenti
Ancoranti chimici

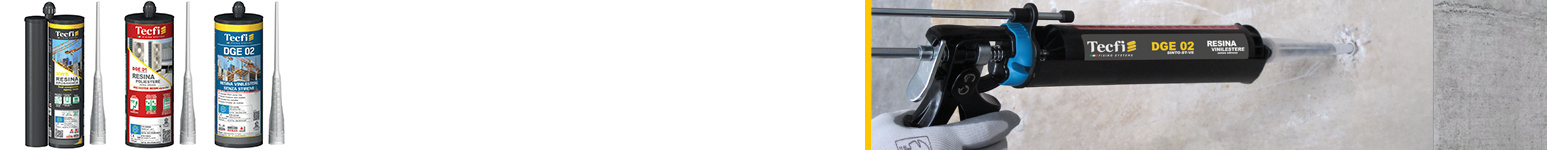

Gli ancoranti chimici certificati garantiscono soluzioni di ancoraggio sicure e durature per calcestruzzo, muratura e materiali da costruzione e garantiscono elevate prestazioni anche in zone sismiche e in condizioni ambientali aggressive. La gamma Tecfi di fissaggi chimici ad iniezione comprende resine epossidiche, resine vinilestere, resine ibride e sistemi di ancoraggio per carichi pesanti.
La resina epossidica XWE01 rappresenta l’eccellenza per fissaggi strutturali. Certificata ETA-CE per utilizzo in calcestruzzo fessurato e non fessurato, con categoria di prestazione C1 e C2 per zona sismica e vita utile di 50-100 anni. La formula senza stirene garantisce basse emissioni VOC e conformità LEED® v4.
La resina vinilestere DGE02, la ibrida DGE04 e la poliestere DGE01, completano la gamma per applicazioni medio-pesanti e pesanti, offrendo versatilità di utilizzo su calcestruzzo, muratura piena, laterizi forati e legno con tempi di indurimento ottimizzati per diverse condizioni operative.
Tasselli universali per diverse tipologie di muratura
La scelta del tassello adeguato dipende dalle caratteristiche del materiale di base su cui viene installato il serramento. I tasselli universali in nylon offrono la massima versatilità, adattandosi attraverso diversi meccanismi di espansione alle proprietà fisiche del supporto.
Su materiali compatti come calcestruzzo e muratura piena, il tassello opera per espansione radiale diffusa, distribuendo uniformemente i carichi sulla superficie del foro. La particolare svasatura delle ali facilita l’inserimento anche nei materiali più densi, mentre le elevate superfici di tenuta garantiscono resistenza alla rotazione. Su muratura forata o materiali vuoti come il cartongesso, il meccanismo di espansione crea un ancoraggio sicuro dietro la superficie portante, distribuendo le sollecitazioni su un’area più ampia.
Caratteristiche del calcestruzzo
Calcestruzzo fessurato e non fessurato
La distinzione tra calcestruzzo fessurato e non fessurato è fondamentale per la selezione del sistema di ancoraggio certificato secondo normative EAD:
Il calcestruzzo non fessurato presenta caratteristiche meccaniche integre e permette l’utilizzo della gamma completa di sistemi di fissaggio con certificazione ETA-CE opzione 7.
Il calcestruzzo fessurato richiede sistemi di ancoraggio specificamente certificati ETA-CE opzione 1. I prodotti Tecfi CONCRETO-HXE, CONCRETO-HVE e XWE sono certificati ETA-CE per applicazioni su calcestruzzo fessurato, garantendo prestazioni affidabili anche in presenza di fessurazioni.
Confronto tra soluzioni meccaniche e chimiche
Vantaggi dei sistemi meccanici
Gli ancoranti metallici offrono specifici vantaggi operativi e prestazionali:
Immediatezza di utilizzo dopo l’installazione senza tempi di attesa per indurimento, permettendo caricamento immediato del fissaggio. Questa caratteristica è particolarmente vantaggiosa per installazioni in cantiere con tempi serrati.
Affidabilità in condizioni ambientali estreme con prestazioni costanti indipendentemente da temperatura e umidità durante l’installazione. Le serie Tecfi CONCRETO-HXE e CONCRETO-HVE sono certificate per resistenza al fuoco R120, garantendo sicurezza anche in condizioni di incendio.
Vantaggi degli ancoranti chimici
Gli ancoranti chimici si distinguono per prestazioni superiori in specifiche condizioni applicative:
Distribuzione uniforme delle tensioni su tutta la superficie di contatto ancoraggio-calcestruzzo, riducendo concentrazioni di stress e migliorando il comportamento a fatica. Questa caratteristica è particolarmente vantaggiosa per carichi dinamici e applicazioni sismiche.
Capacità di assorbire deformazioni attraverso il comportamento viscoelastico della resina indurita. La resina XWE mantiene prestazioni in ampi intervalli di temperatura con resistenza all’idrolisi nel lungo periodo, garantendo durabilità in condizioni ambientali severe.
Possibilità di realizzare ancoraggi in spazi ristretti e geometrie complesse grazie alla fluidità della resina prima dell’indurimento. I sistemi chimici permettono fissaggi multipli con distanze ridotte dal bordo e interassi ottimizzati.
Procedure di installazione
Sequenze operative per ancoranti meccanici
L’installazione di ancoranti metallici richiede procedure standardizzate:
● Esecuzione del foro con diametro e profondità secondo specifiche tecniche
● Pulizia accurata del foro con aria compressa e scovolino
● Inserimento del tassello fino alla profondità nominale di ancoraggio
● Serraggio controllato con chiave dinamometrica secondo coppie specificate
Procedure per ancoranti chimici
L’installazione di ancoranti chimici richiede attenzione particolare alle condizioni ambientali:
La temperatura di installazione deve essere compresa all’interno di un intervallo ben specifico di temperatura con adeguamento dei tempi di indurimento in funzione delle condizioni termiche. Temperature non previste all’interno di tale intervallo potrebbero far variare significativamente i tempi di polimerizzazione.
La sequenza operativa prevede pulizia del foro, iniezione della resina dal fondo verso l’esterno per eliminare bolle d’aria, inserimento dell’elemento filettato con movimento rotatorio per distribuzione uniforme della resina e mantenimento in posizione durante l’indurimento.
Applicazioni in zona sismica
Requisiti normativi
Le applicazioni in zona sismica richiedono sistemi di fissaggio con certificazioni specifiche:
I prodotti HXE e HVE sono certificati per utilizzo in zona sismica con Categoria di Prestazione C2 e C1 secondo norme EAD, garantendo prestazioni affidabili sotto azioni sismiche.
Gli ancoranti chimici XWE possiedono certificazione ETA-CE con categoria di prestazione C2 e C1 per vita utile di 50 e 100 anni, coprendo l’intero spettro di applicazioni strutturali anche in ambiente sismico.
Conclusioni
La selezione di viti per fissaggio diretto, ancoranti metallici o ancoranti chimici richiede analisi approfondita delle condizioni applicative e dei carichi. I sistemi Tecfi offrono soluzioni certificate per ogni esigenza e per applicazioni strutturali critiche.
La corretta installazione su calcestruzzo garantisce prestazioni ottimali e sicurezza strutturale, richiedendo competenze tecniche specifiche e rispetto delle procedure certificate. L’evoluzione tecnologica continua a migliorare le prestazioni e la facilità di utilizzo, supportando progettisti e installatori nella realizzazione di ancoraggi affidabili e durevoli.
Con oltre 3000 prodotti certificati ETA-CE e un laboratorio di ricerca all’avanguardia, Tecfi si conferma partner tecnico di riferimento per soluzioni di fissaggio su calcestruzzo, garantendo innovazione, qualità e supporto specializzato per ogni progetto strutturale.
